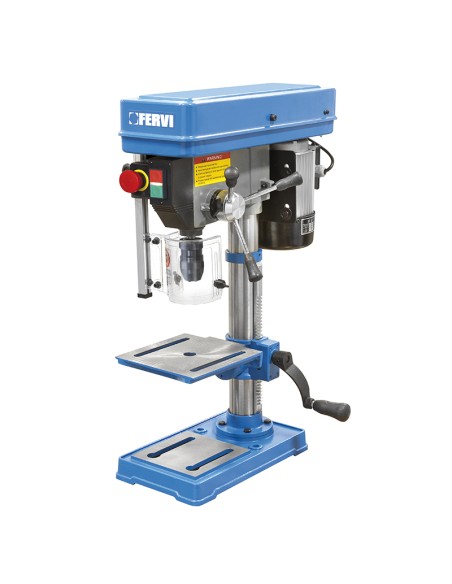

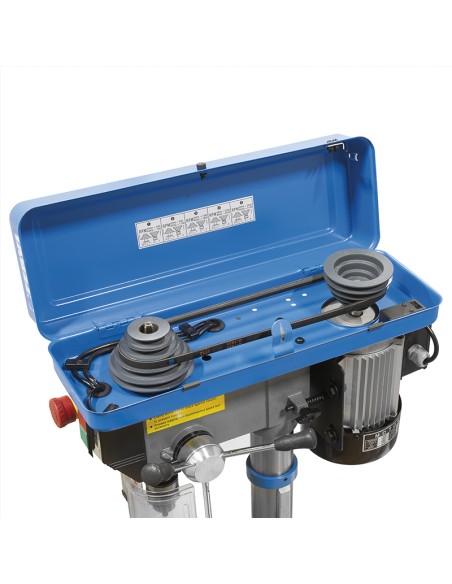

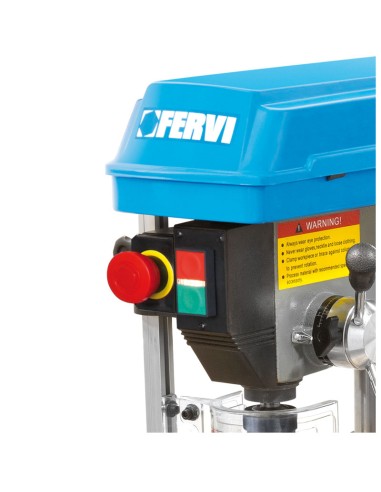

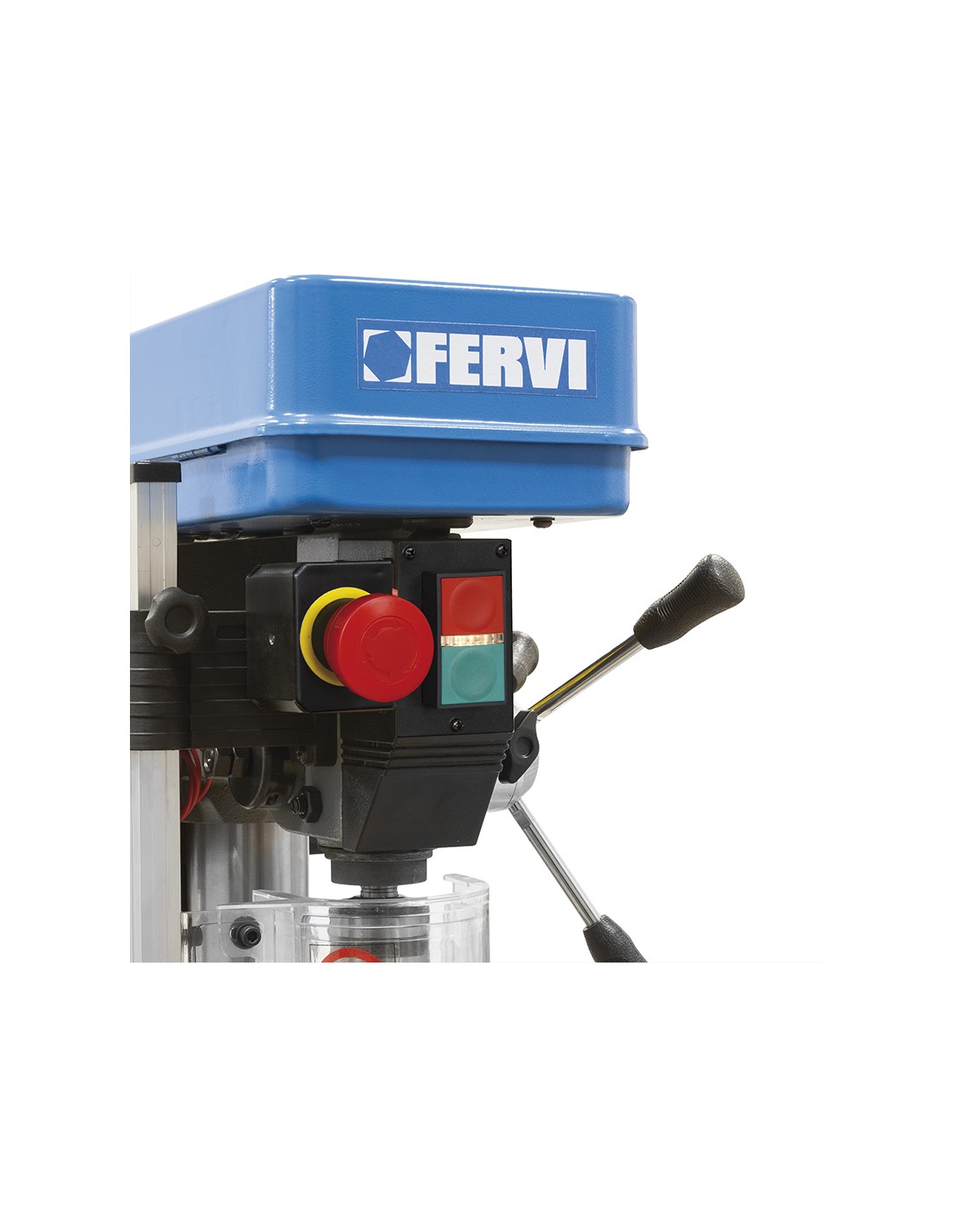

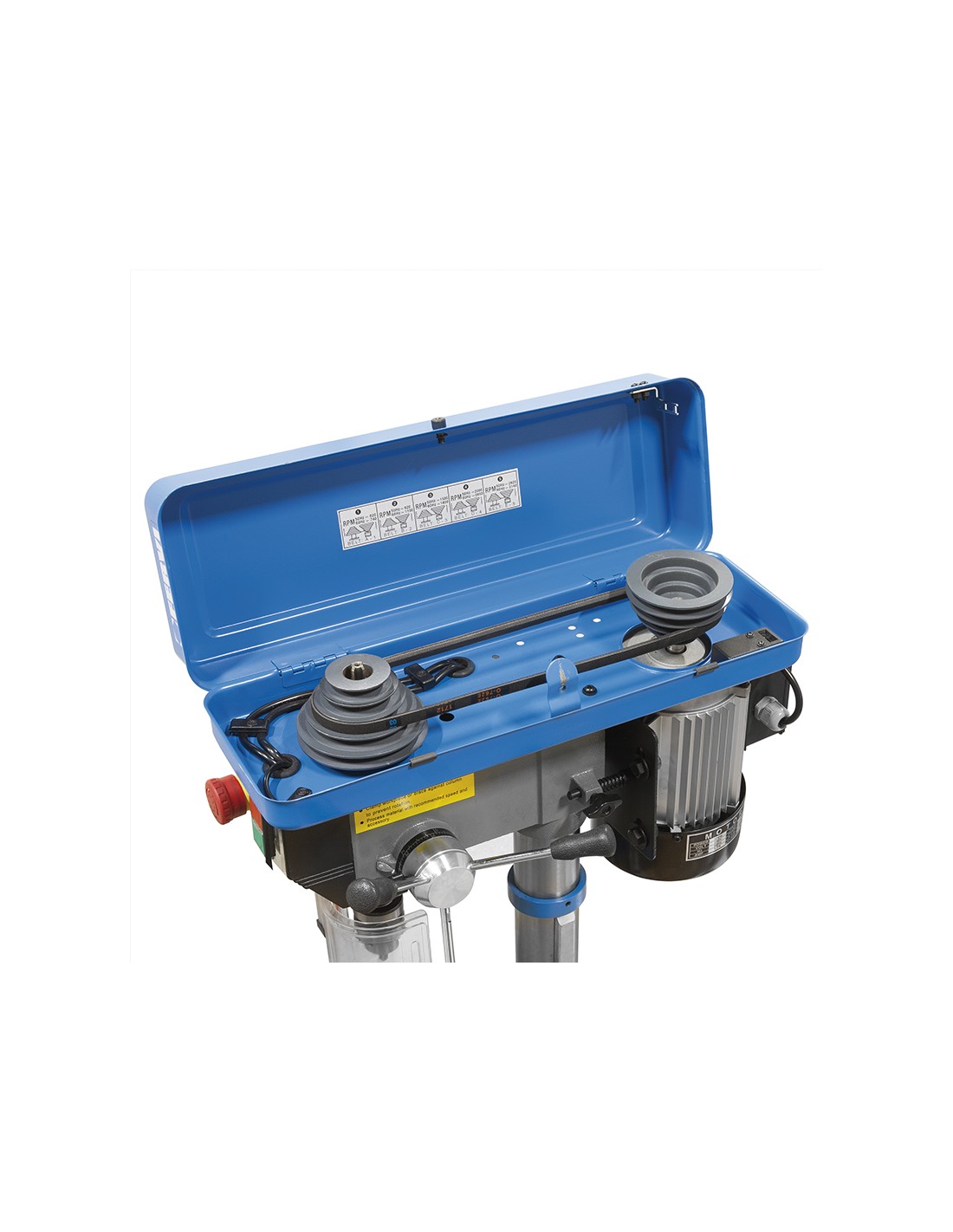

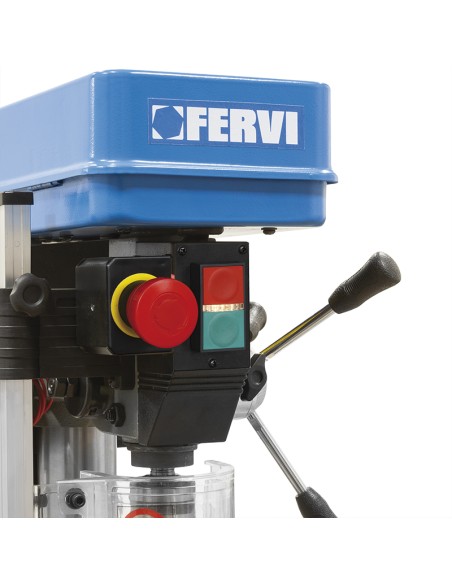

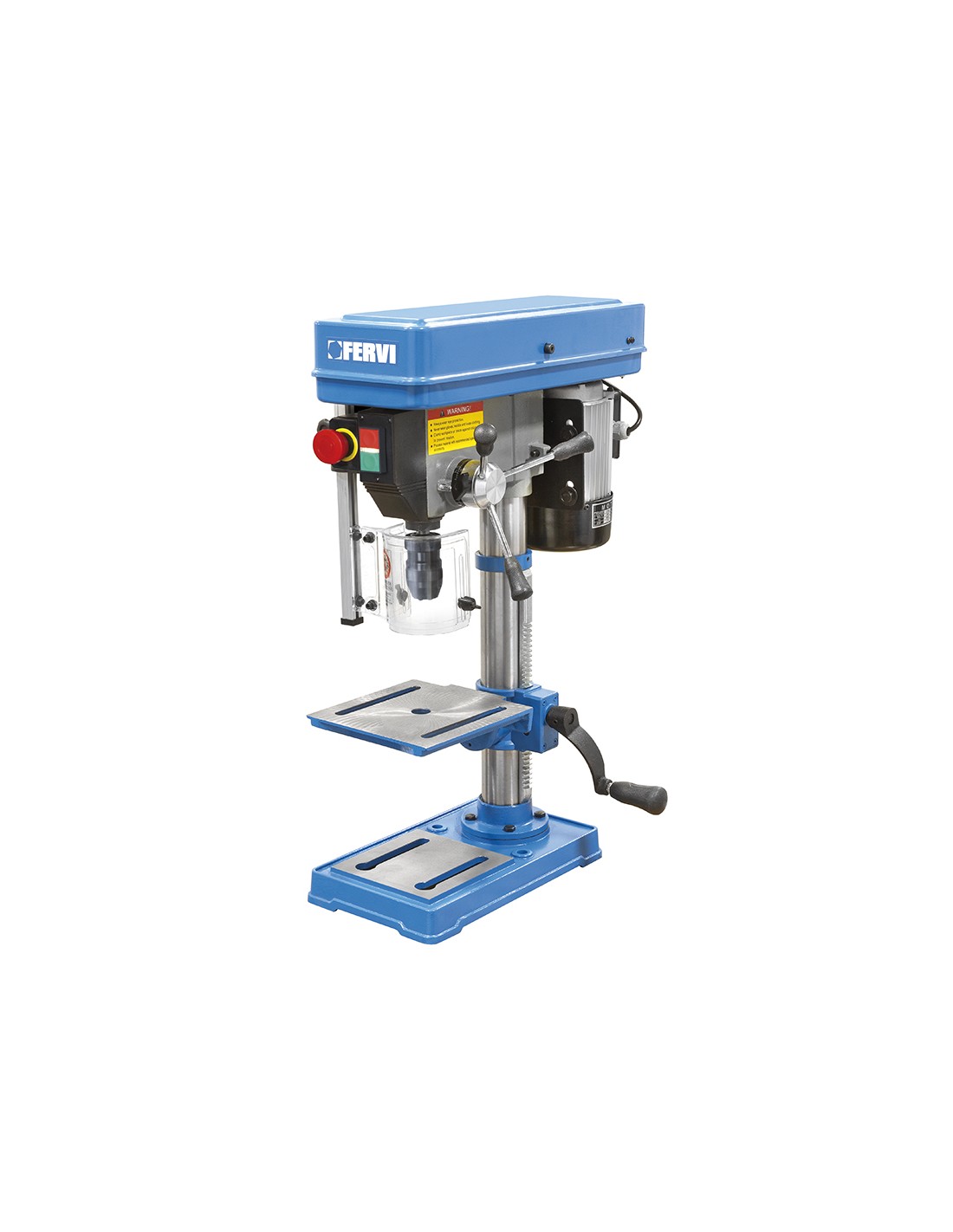

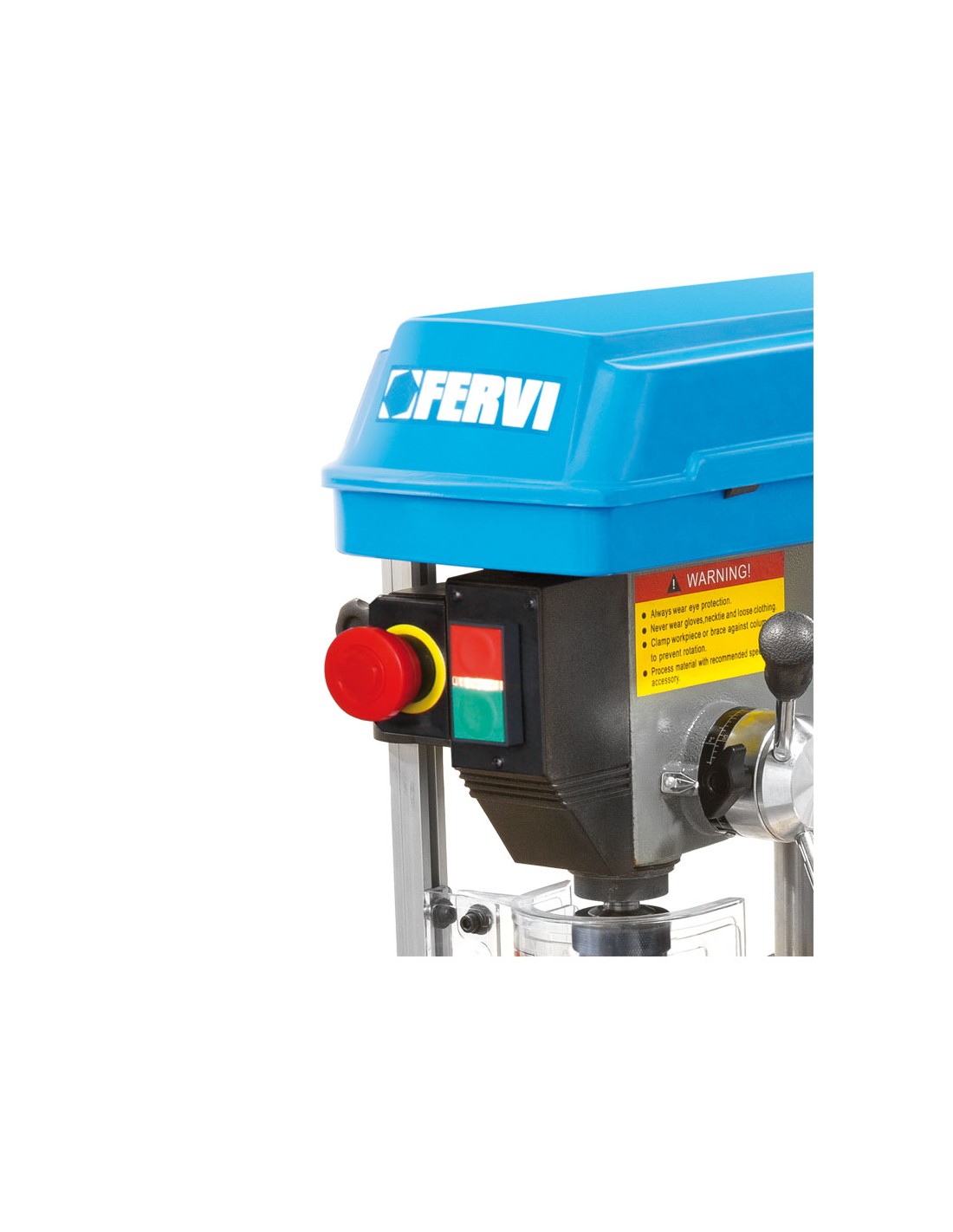

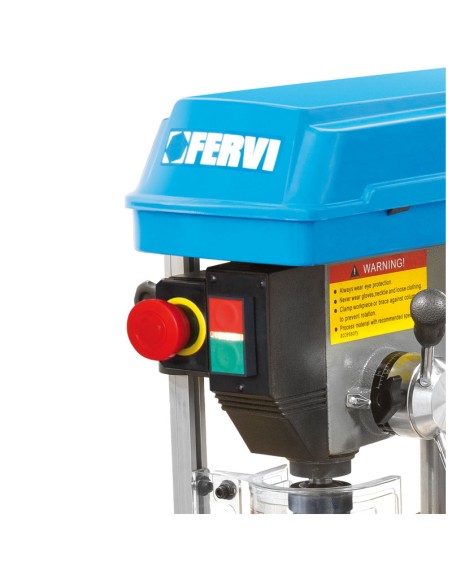

Spostamento verticale a cremagliera della tavola, tavola inclinabile. Impianto elettrico con circuito separato a 24V per i comandi bordo macchina. Il Trapano da banco con trasmissione a cinghia è progettato per eseguire alcune semplici operazioni meccaniche tra cui la foratura, l’alesatura e la lamatura di vari oggetti ed utensili. La macchina è stata realizzata per eseguire tali lavorazioni su materiali differenti, variando l’utensile in funzione delle operazioni da eseguire e del materiale di cui è costituito il pezzo da lavorare. La macchina prevede 5 differenti velocità di rotazione del mandrino. Il motore gira a velocità costante e la macchina è dotata di un apposito sistema di trasmissione a cinghie per la variazione della velocità del mandrino. Quest’ultima può essere impostata spostando le cinghie sulle gole delle pulegge del sistema di trasmissione. L’avanzamento dell’utensile è manuale. La macchina è composta dalle seguenti componenti: comandi, protezione mandrino, tavola di lavoro, base trapano, coperchio protezione cinghie, motore elettrico, volantino spostamento mandrino, mandrino, manovella regolazione tavola, leva di bloccaggio tavola.
Dati tecnici
Capacità di foratura su ghisa con preforo: diametro 13 mm
Capacità max di foratura su acciaio con preforo (s235jr): diametro 10 mm
Mandrino: 1 - 13 mm B16
Velocità del mandrino: (5) 620 / 2620 rpm
Corsa mandrino: 65 mm
Canotto: diametro 40 mm
Colonna: diametro 58 mm
Altezza: 690 mm
Distanza asse mandrino - colonna: 130 mm
Distanza tra naso macchina e base: 330 mm
Dimensione tavola: 190 x 200 mm
Inclinazione tavola: ± 45°
Motore: 230 V 50 Hz 0,375 kW
Dimensioni: 315 x 530 x 690h mm
