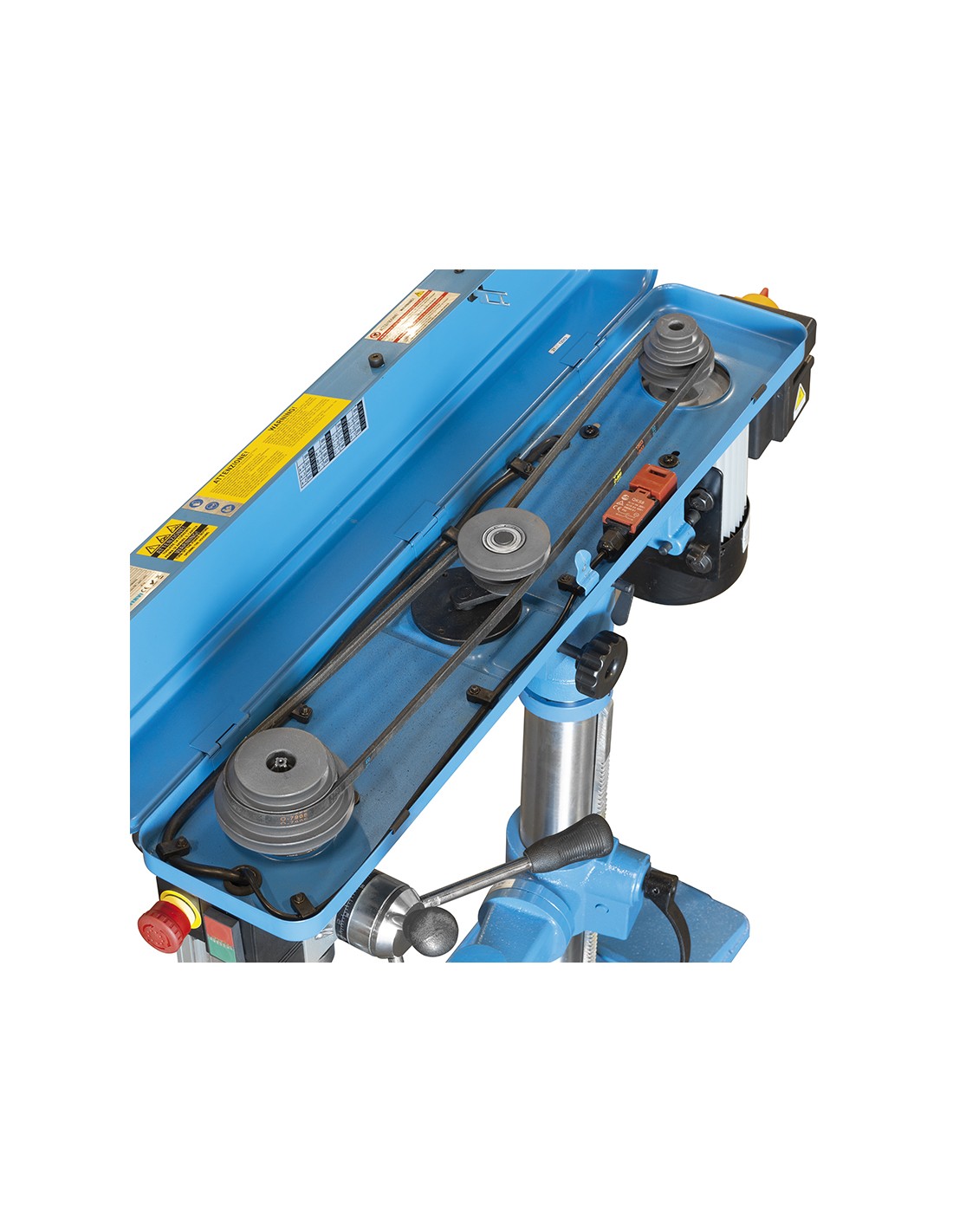

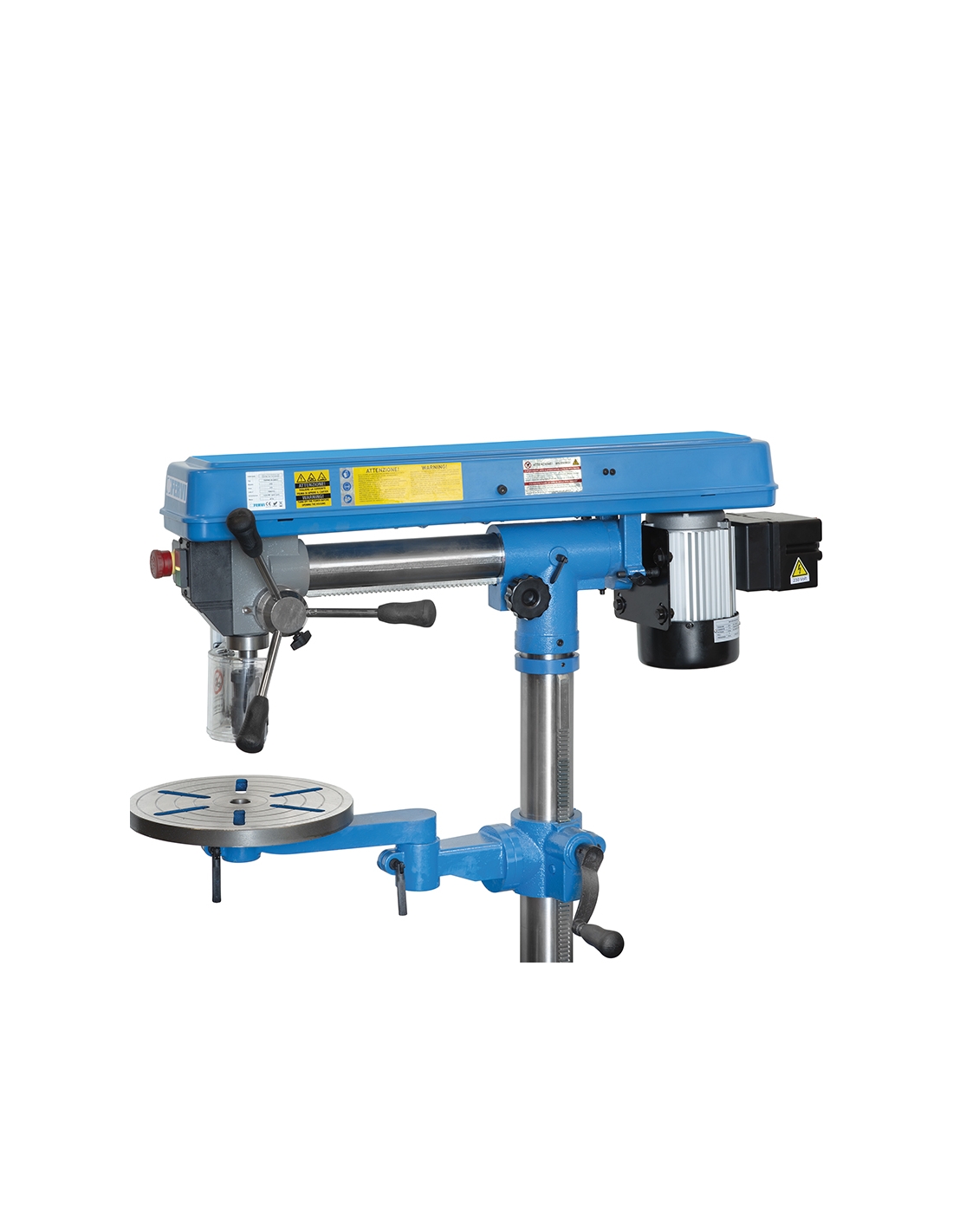

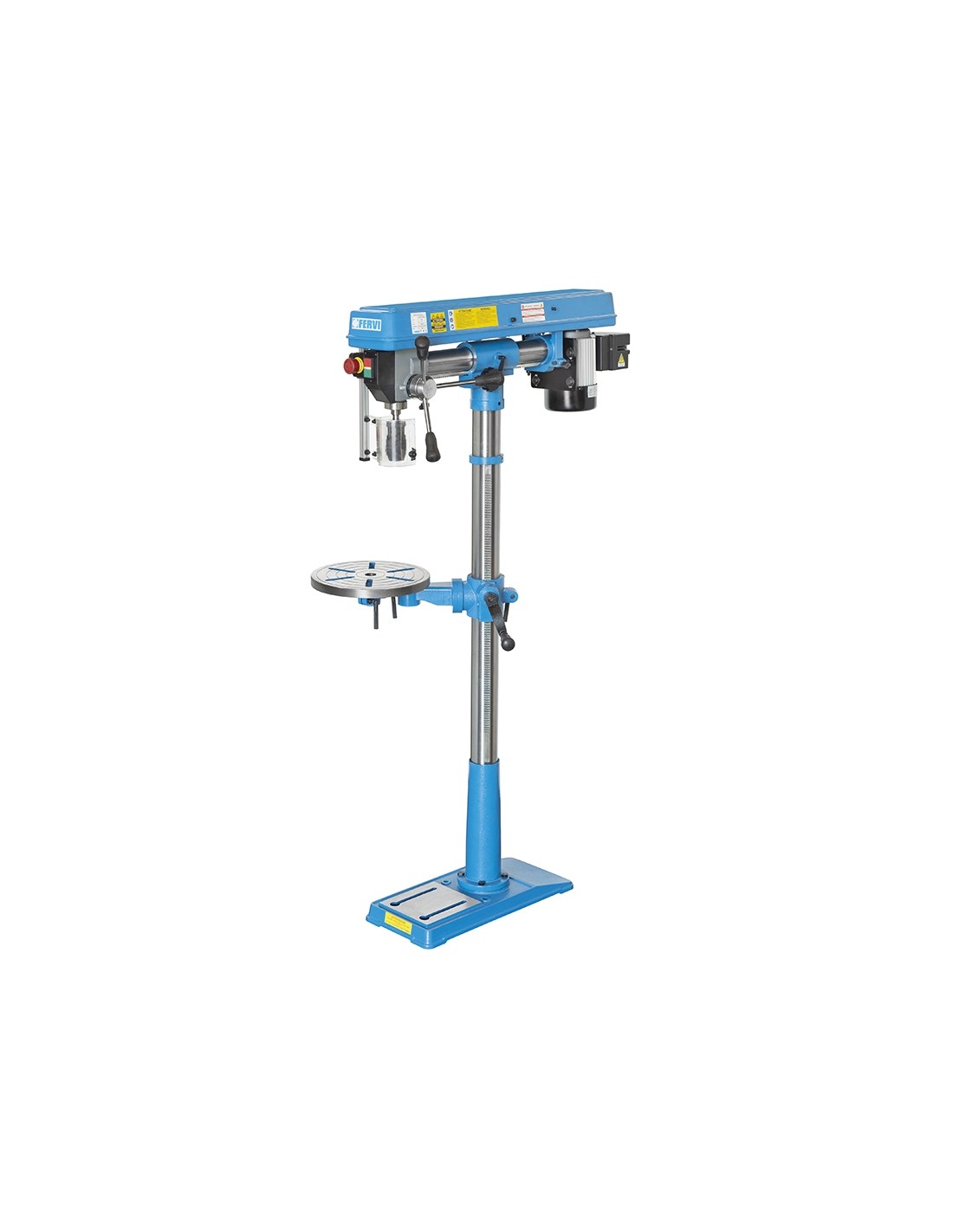

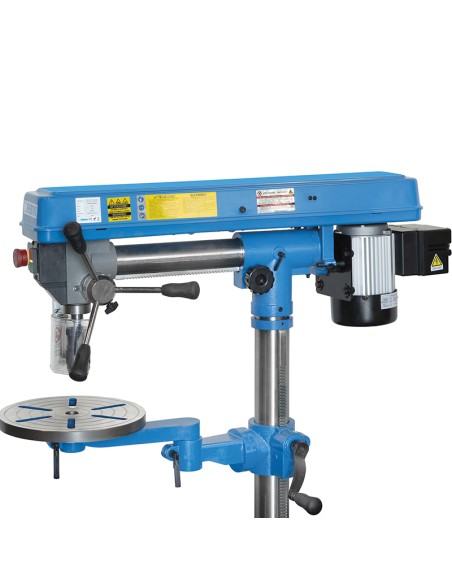

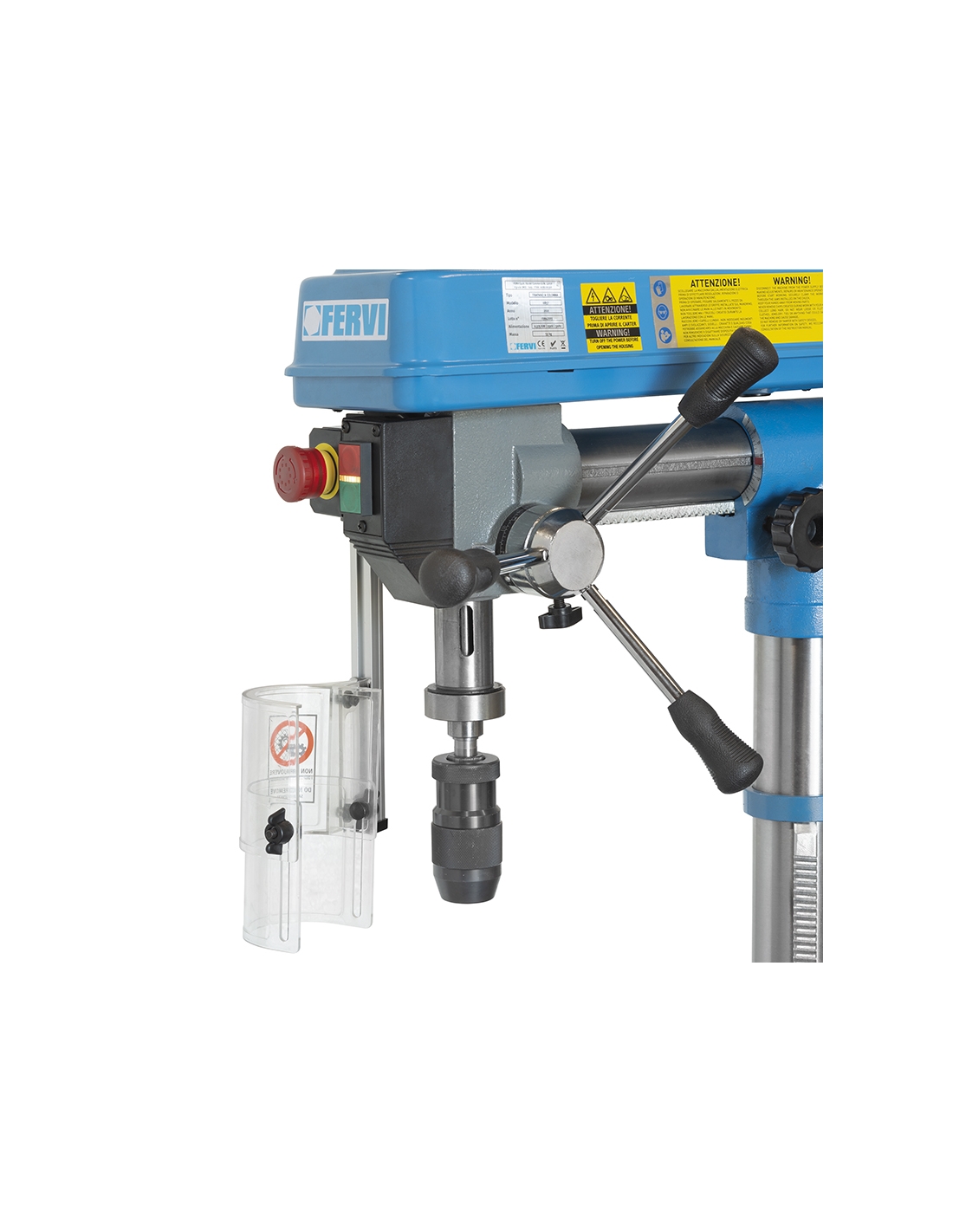

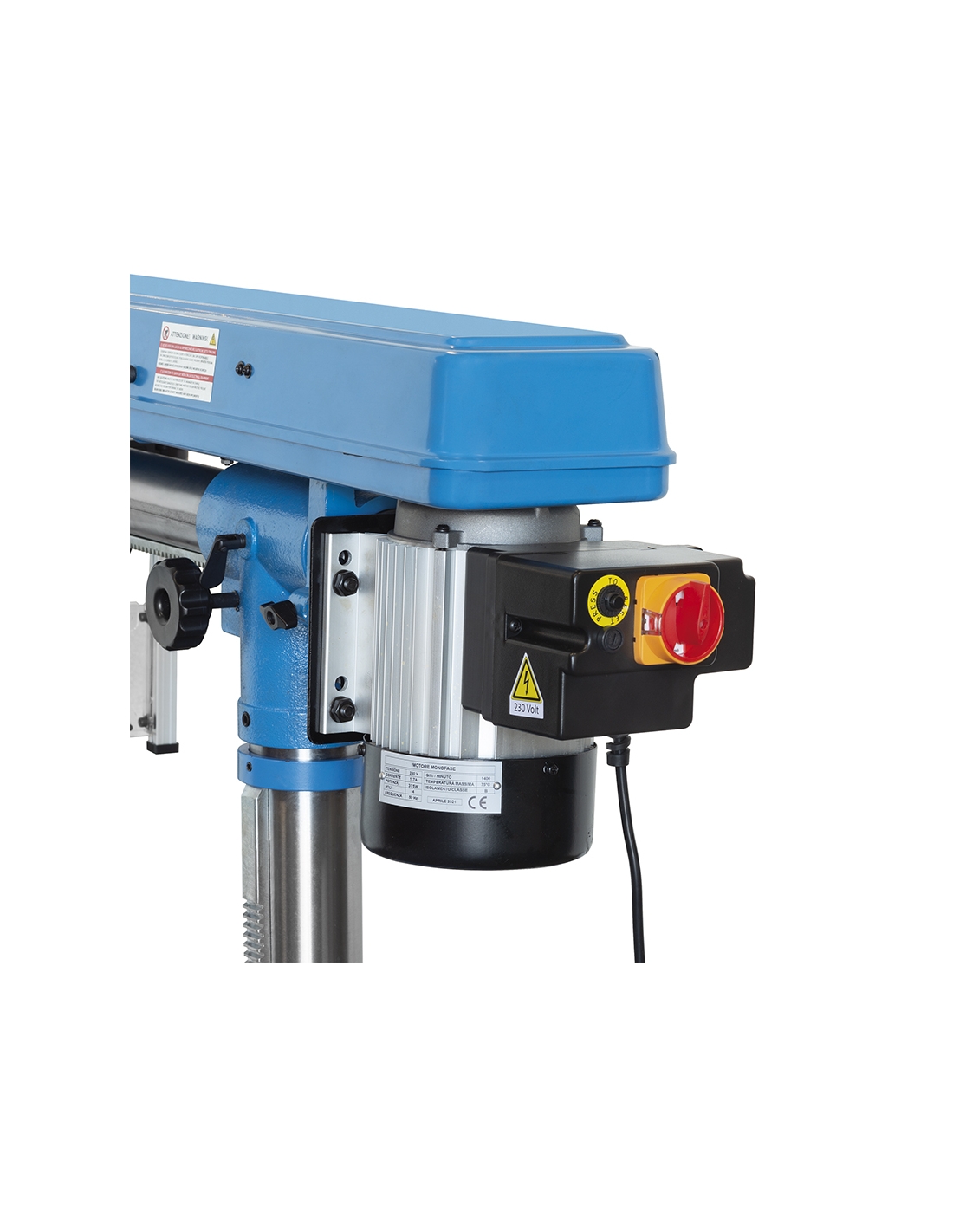

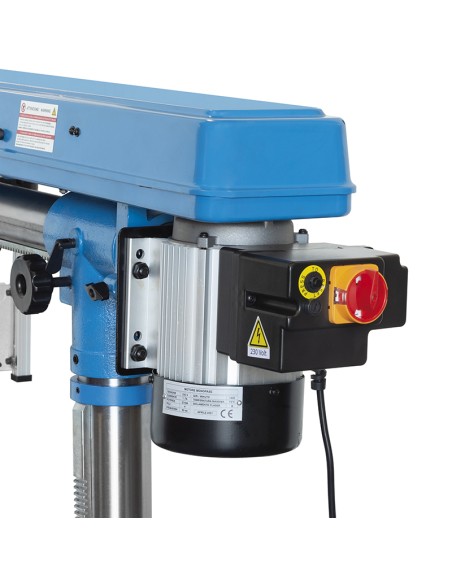

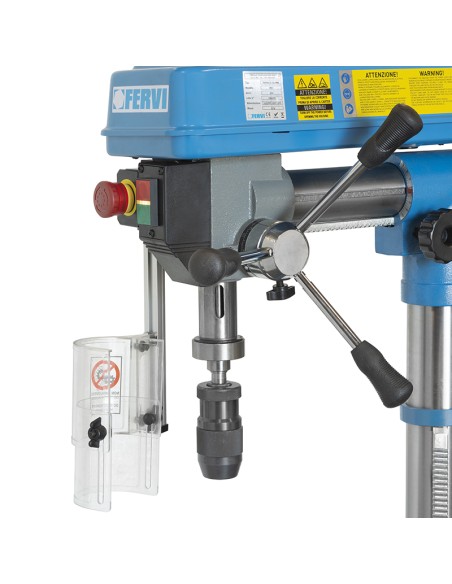

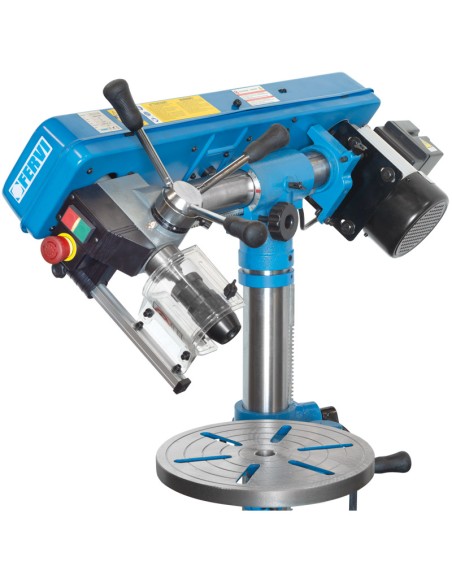

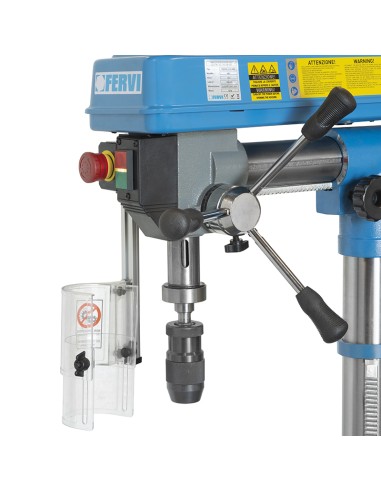

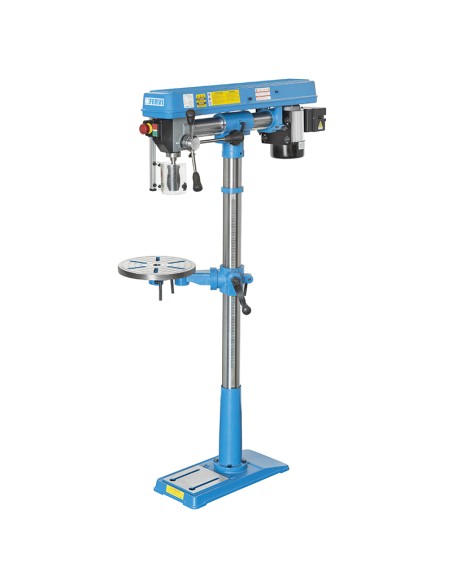

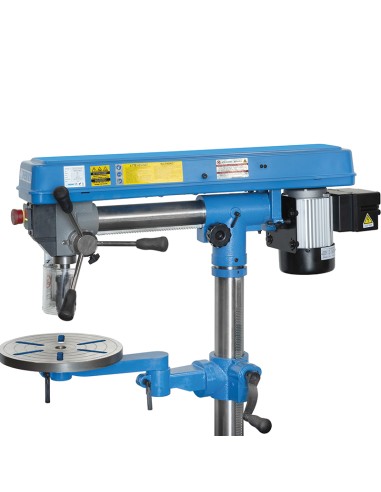

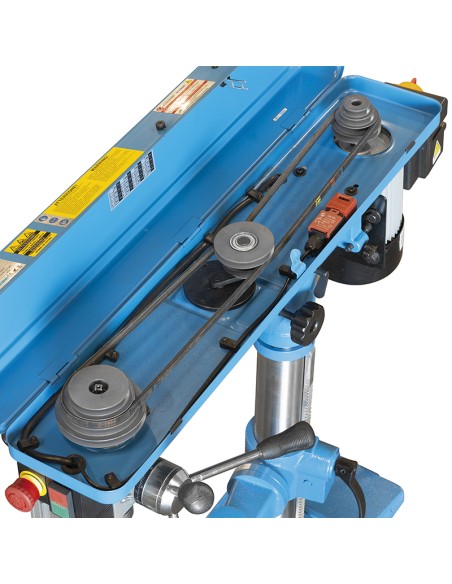

Tavola girevole e inclinabile con doppio braccio, testa inclinabile, impianto elettrico con circuito separato a 24V per i comandi bordo macchina. Il Trapano a colonna con trasmissione a cinghia è progettato per eseguire semplici operazioni meccaniche tra cui la foratura, l’alesatura e la lamatura di vari oggetti ed utensili. La macchina è in grado di eseguire lavorazioni su materiali differenti, variando l’utensile in funzione delle operazioni da eseguire e del materiale di cui è costituito il pezzo da lavorare. La macchina prevede 10 differenti velocità di rotazione del mandrino. Il motore gira a velocità costante e la macchina è dotata di un apposito sistema di trasmissione a cinghie per la variazione della velocità. Quest’ultima può essere impostata spostando le cinghie sulle gole delle pulegge del sistema di trasmissione. L’avanzamento dell’utensile è manuale. La macchina è composta dalle seguenti componenti principali: pulsanti di comando, protezione mandrino, tavola di lavoro, base trapano, protezione del vano pulegge, motore elettrico, volantino del mandrino, mandrino, cremagliera, manovella regolazione tavola e leva di bloccaggio della tavola.
Dati tecnici
Capacità di foratura su ghisa con preforo: diametro 20 mm
Capacità max di foratura su acciaio con preforo (s235jr): diametro 16 mm
Capacità di foratura continua: diametro 12 mm
Cono morse: CM 2
Mandrino: 1 - 16 mm B16
Velocità del mandrino: (12) 300 / 2550 rpm
Corsa mandrino: 65 mm
Canotto: diametro 40 mm
Colonna: diametro 72 mm
Spostamento radiale: 280 mm

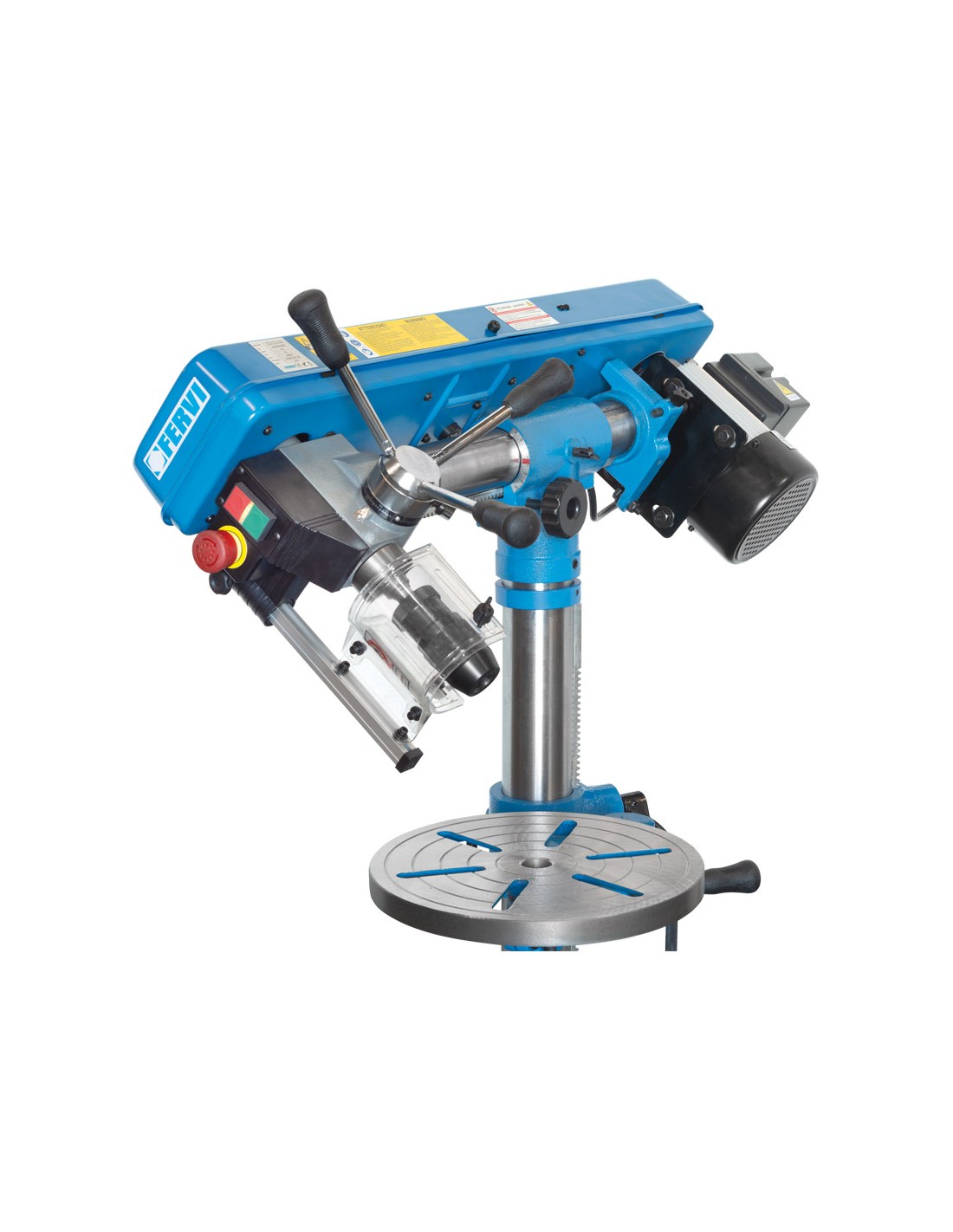

Inclinazione testa: 90º Sx ; 45º Dx
Altezza: 1600 mm
Distanza asse mandrino - colonna: 375 mm
Distanza tra naso macchina e base: 1290 mm
Dimensioni tavola: Motore:
230 V 50 Hz 0,375 kW Dimensioni:
950 x 300 x 1600 mm Peso netto:
Peso netto: 60 kg
