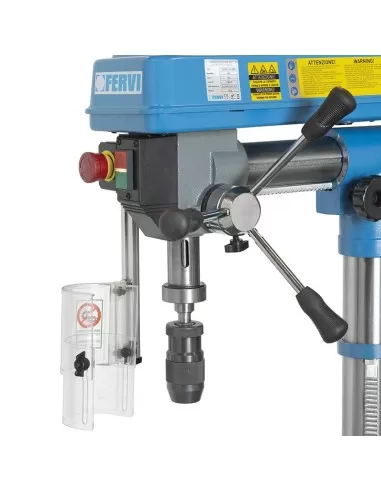

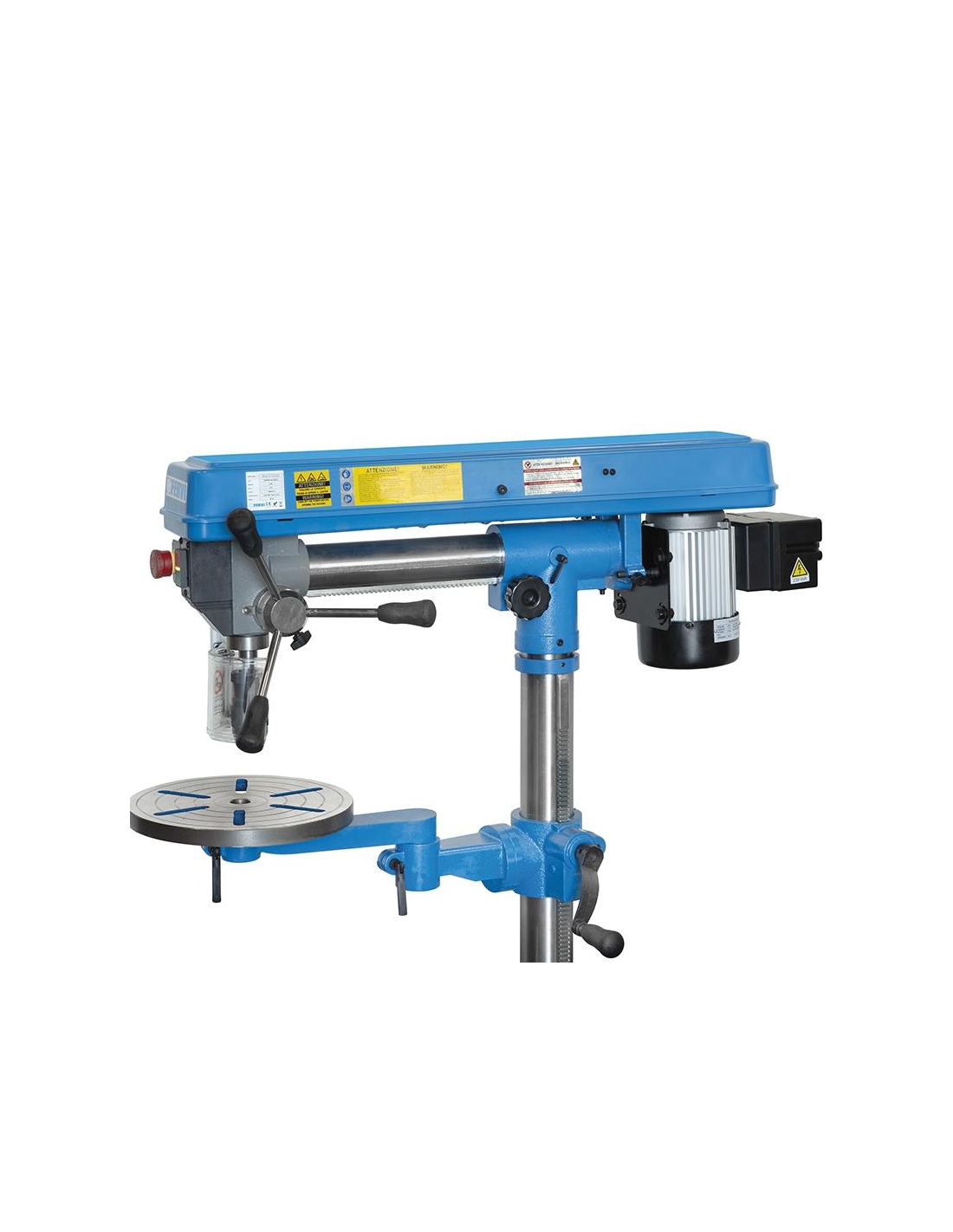

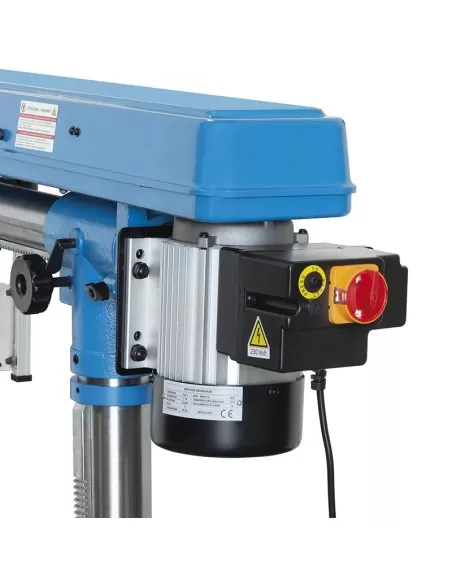

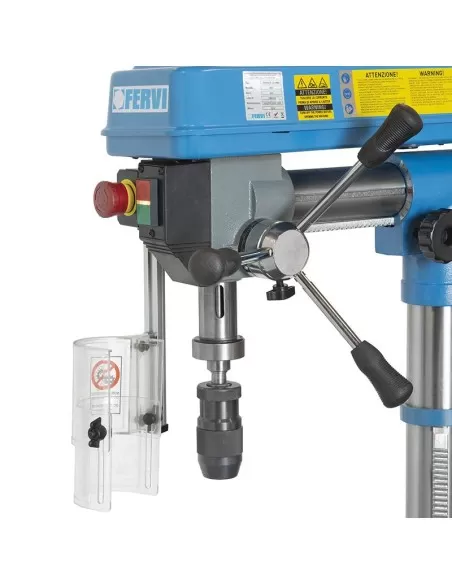

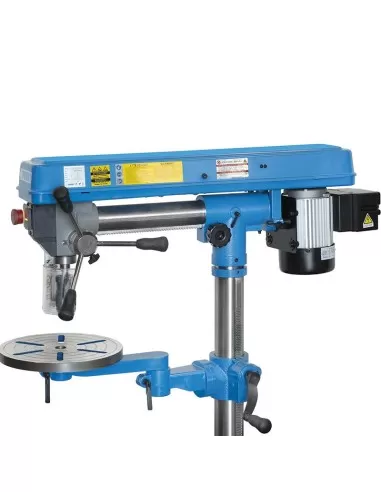

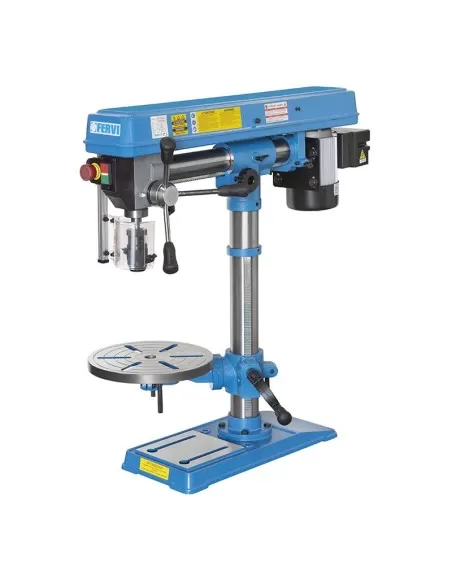

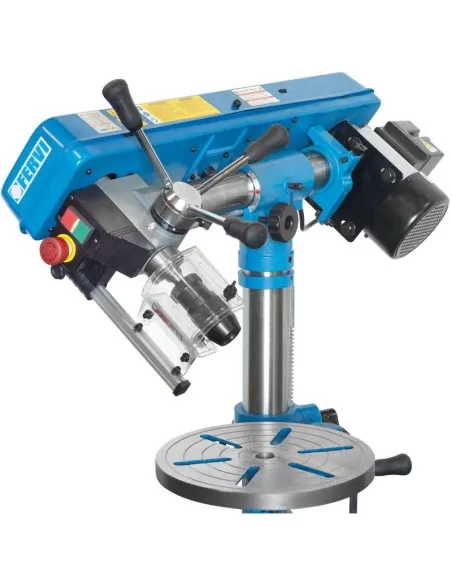

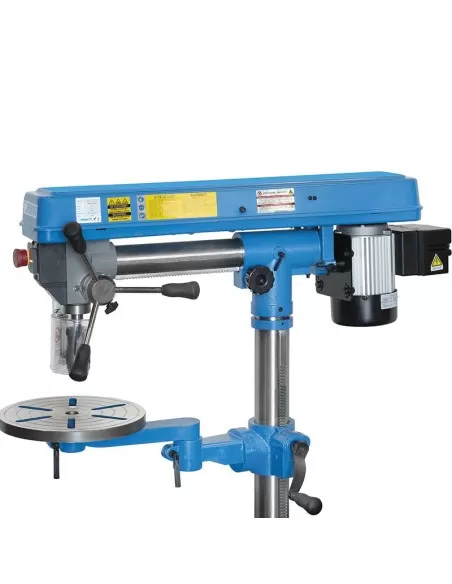

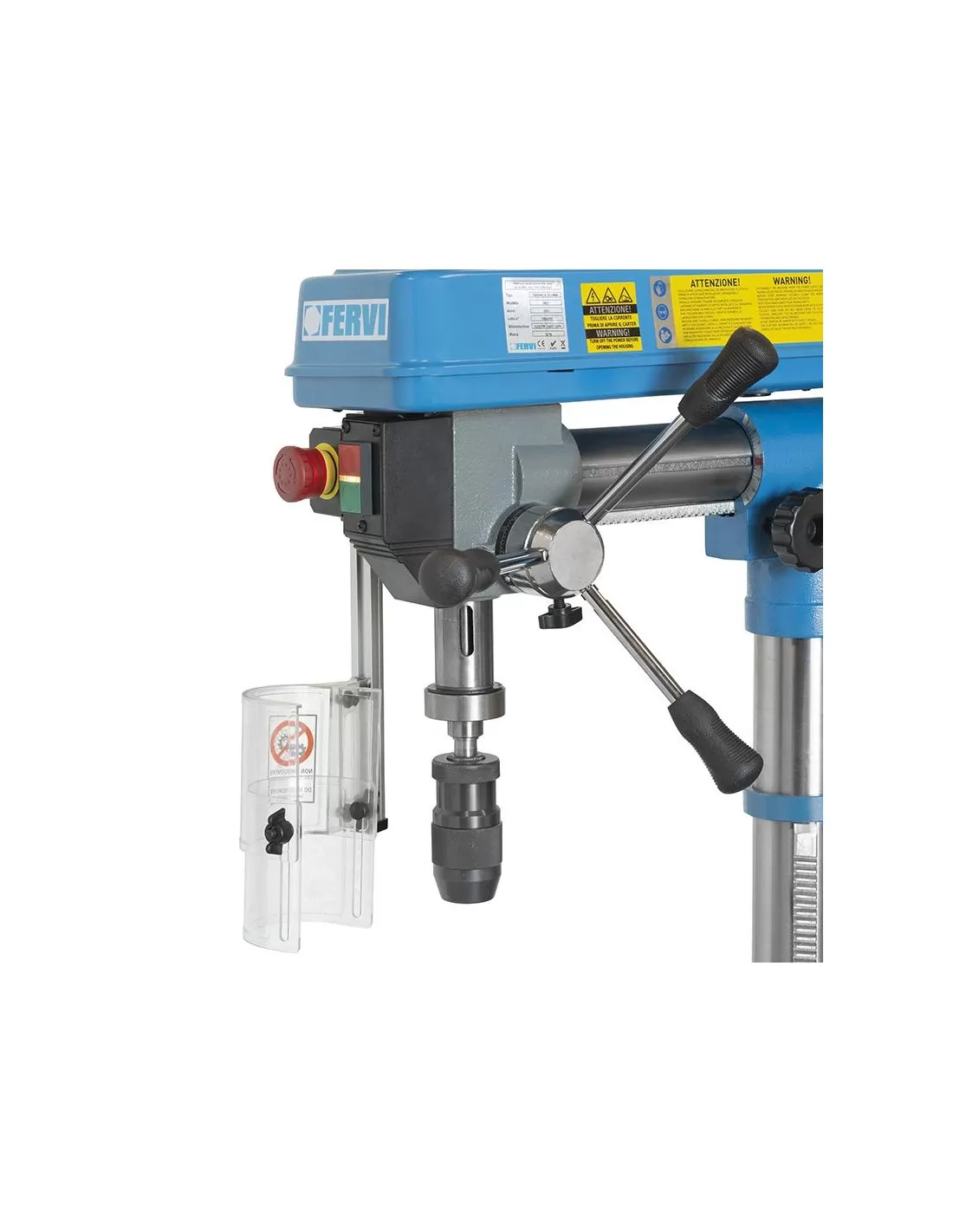

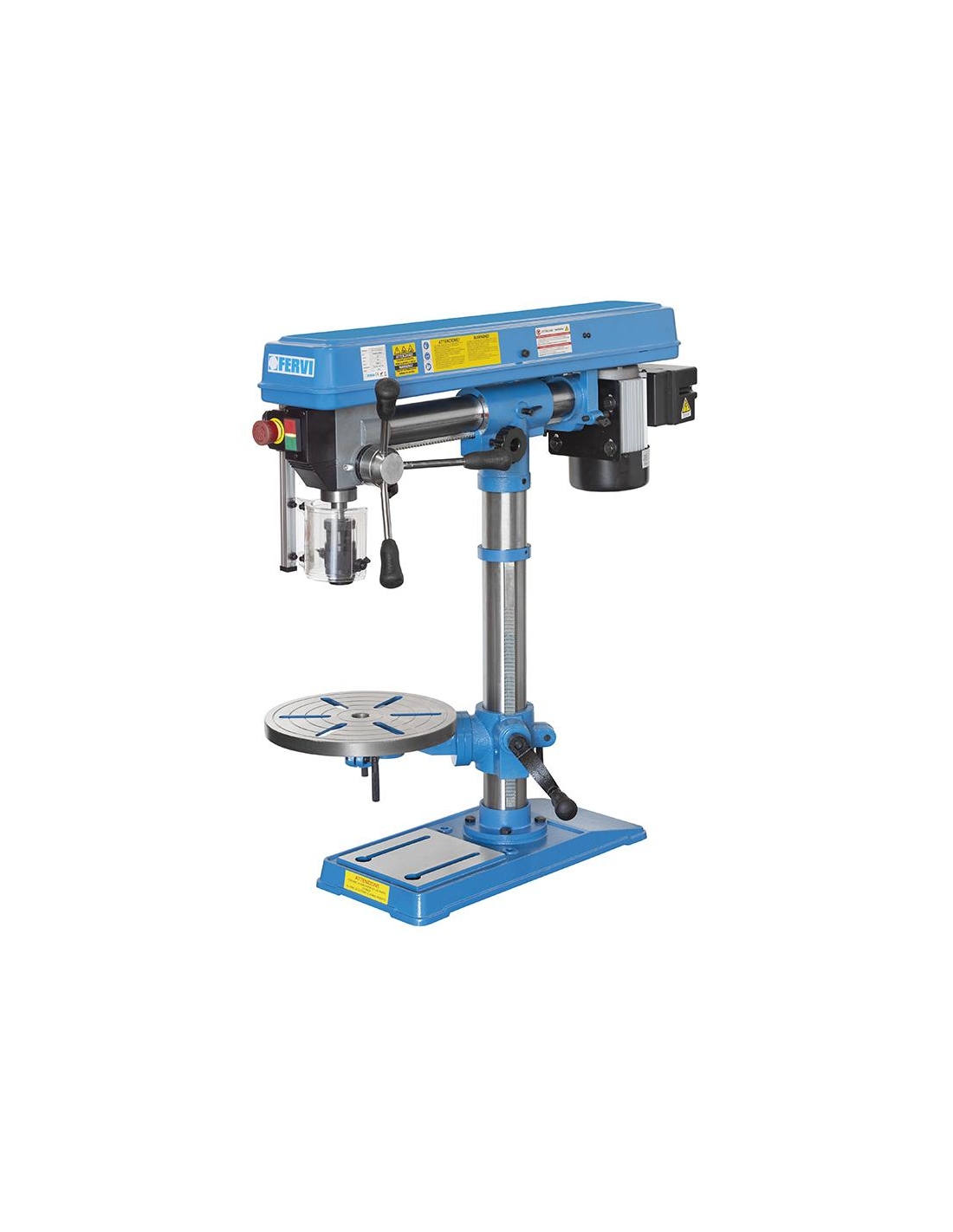

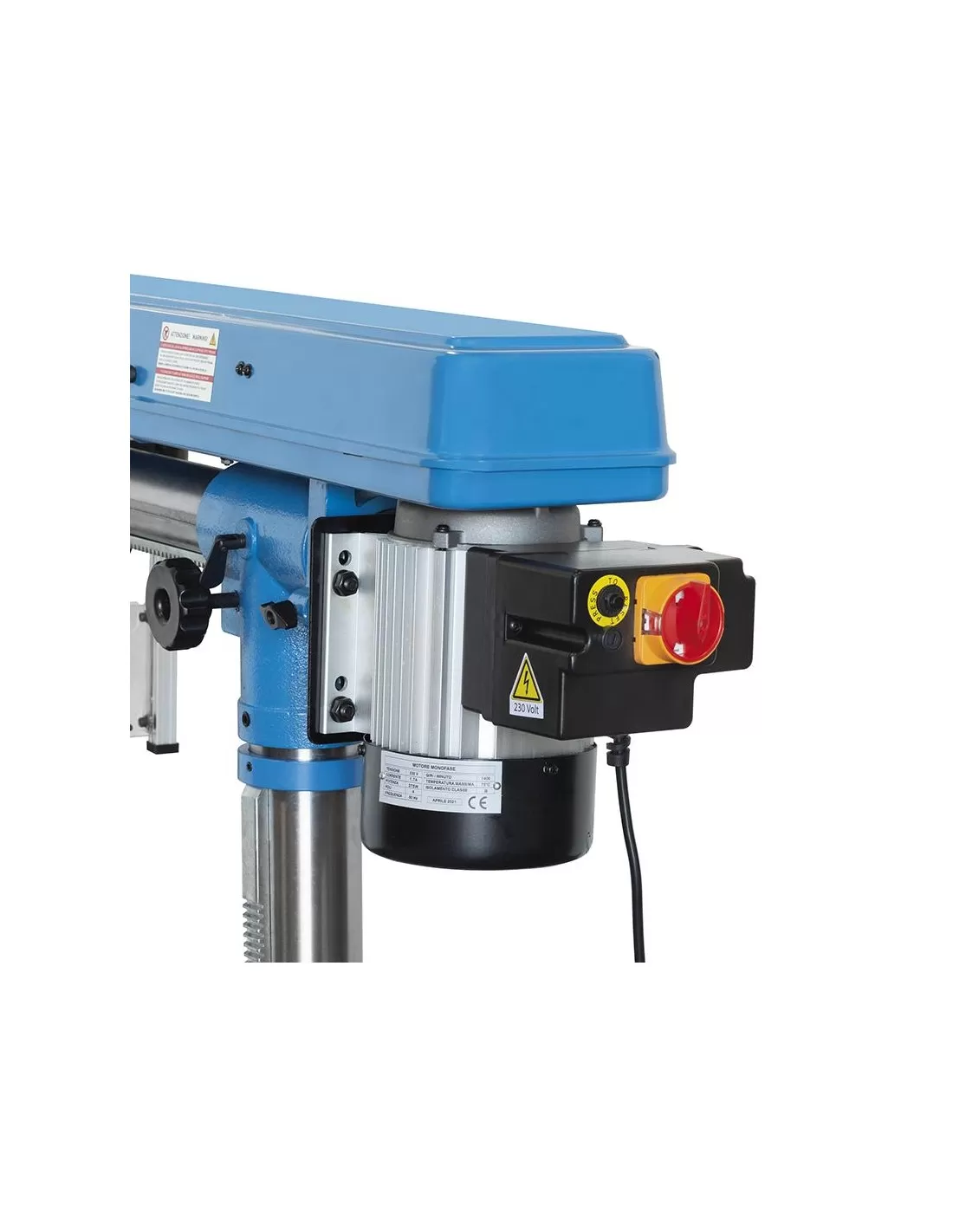

Tavola girevole e inclinabile Il Trapano a colonna con trasmissione a cinghia è progettato per eseguire semplici operazioni meccaniche tra cui la foratura, l’alesatura e la lamatura di vari oggetti ed utensili. La macchina è in grado di eseguire lavorazioni su materiali differenti, variando l’utensile in funzione delle operazioni da eseguire e del materiale di cui è costituito il pezzo da lavorare. La macchina prevede 10 differenti velocità di rotazione del mandrino. Il motore gira a velocità costante e la macchina è dotata di un apposito sistema di trasmissione a cinghie per la variazione della velocità . Quest’ultima può essere impostata spostando le cinghie sulle gole delle pulegge del sistema di trasmissione. L’avanzamento dell’utensile è manuale. La macchina è composta dalle seguenti componenti principali: pulsanti di comando, protezione mandrino, tavola di lavoro, base trapano, protezione del vano pulegge, motore elettrico, volantino del mandrino, mandrino, cremagliera, manovella regolazione tavola e leva di bloccaggio della tavola.
Caratteristiche tecniche:
Capacità di foratura su ghisa con preforo Ø 20 mm
Capacità max di foratura su acciaio con preforo (s235jr) Ø 16 mm
Capacità di foratura continua Ø 12 mm
Cono morse CM 2
Mandrino 1 - 16 mm B16
Velocità del mandrino (12) 300 ÷ 2550 rpm
Corsa mandrino 65 mm
Canotto ø 40 mm
Colonna ø 72 mm
Spostamento radiale 280 mm

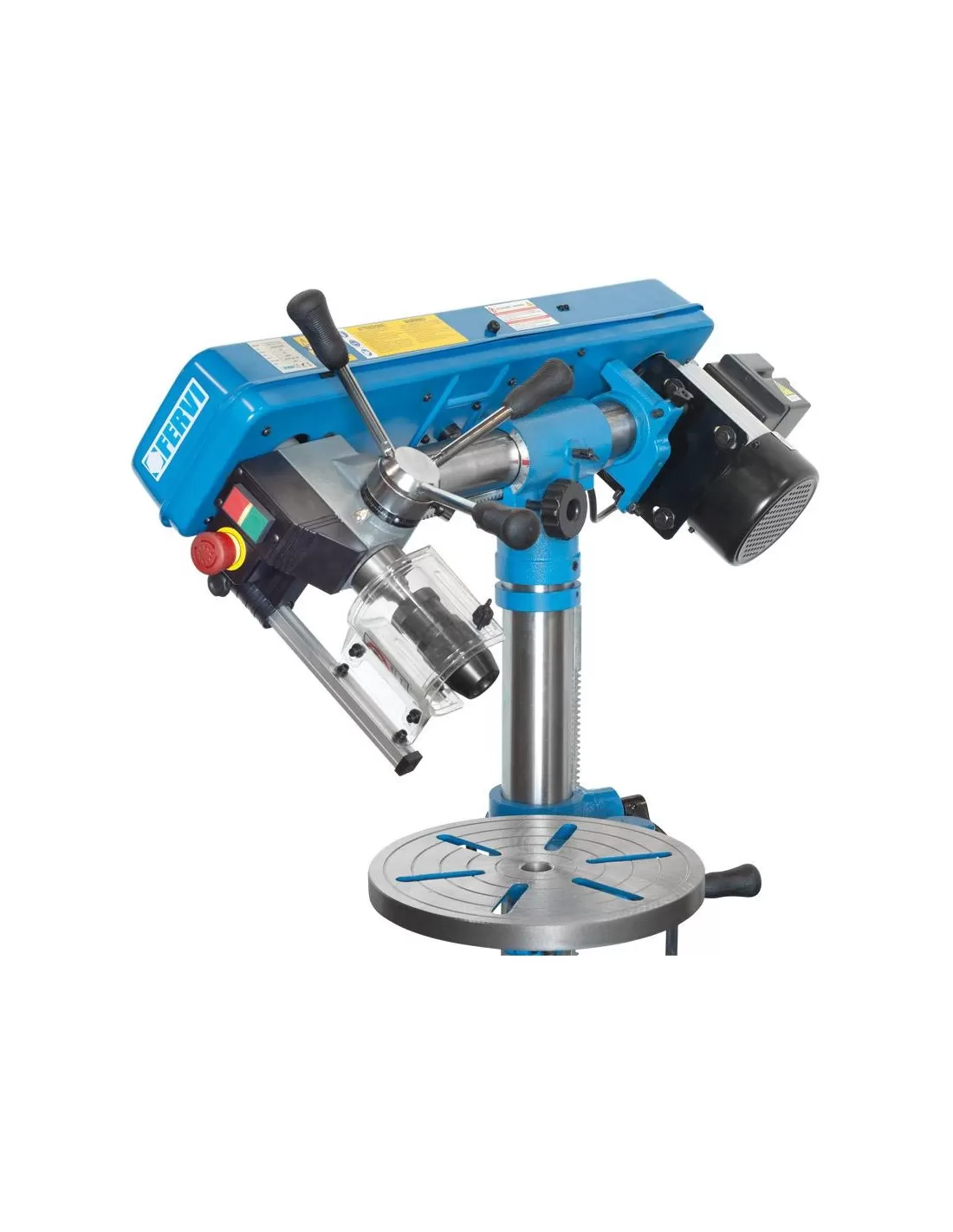

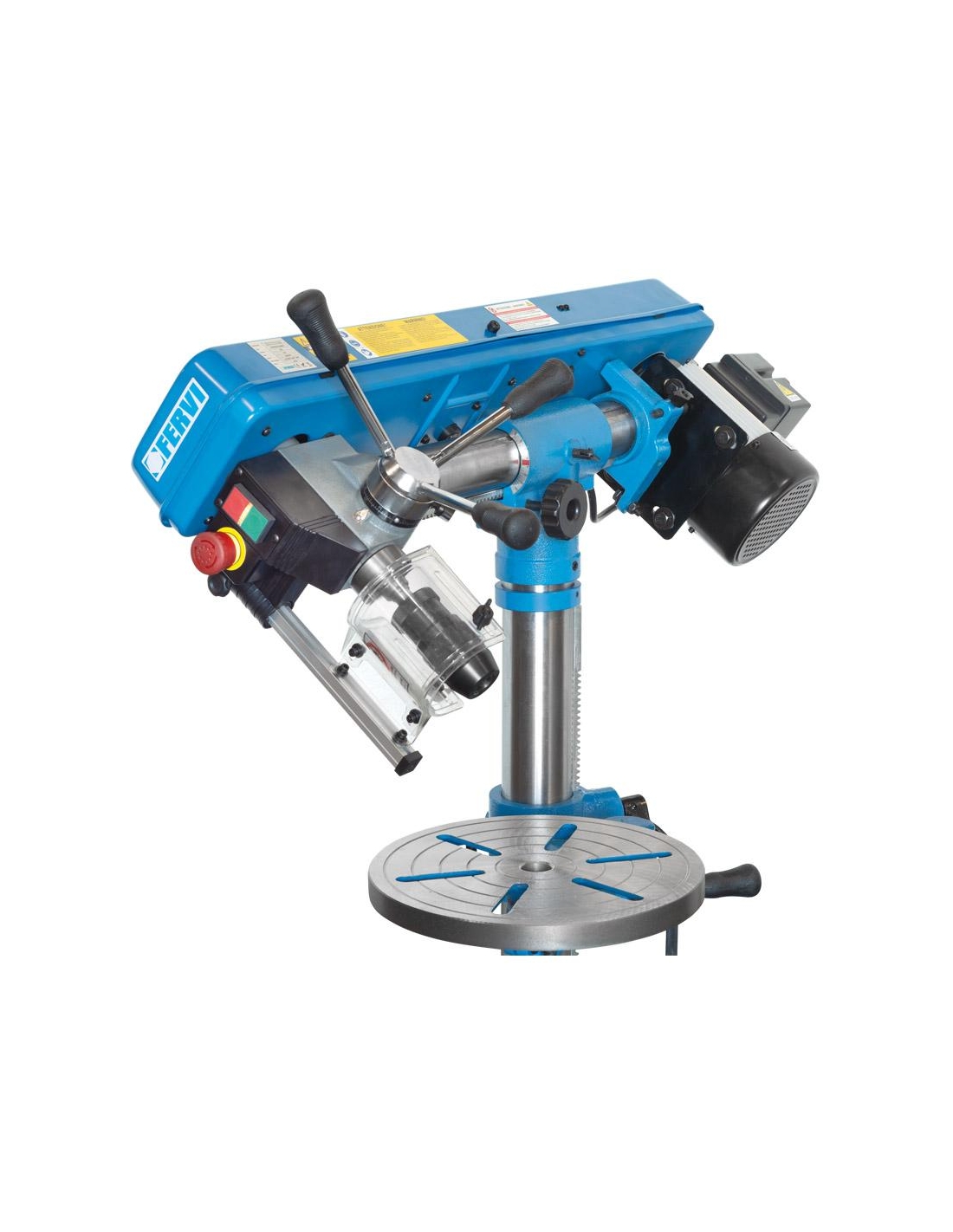

Inclinazione testa 90º Sx ; 45º Dx
Altezza 810 mm
Distanza asse mandrino - colonna 375 mm
Distanza tra naso macchina e base 505 mm
Dimensioni tavola ø 290 mm
Inclinazione tavola ± 45°
Motore 230 V 50 Hz 0,375 kW
Dimensioni 950 x 300 x 810h mm
Peso netto 46 kg
