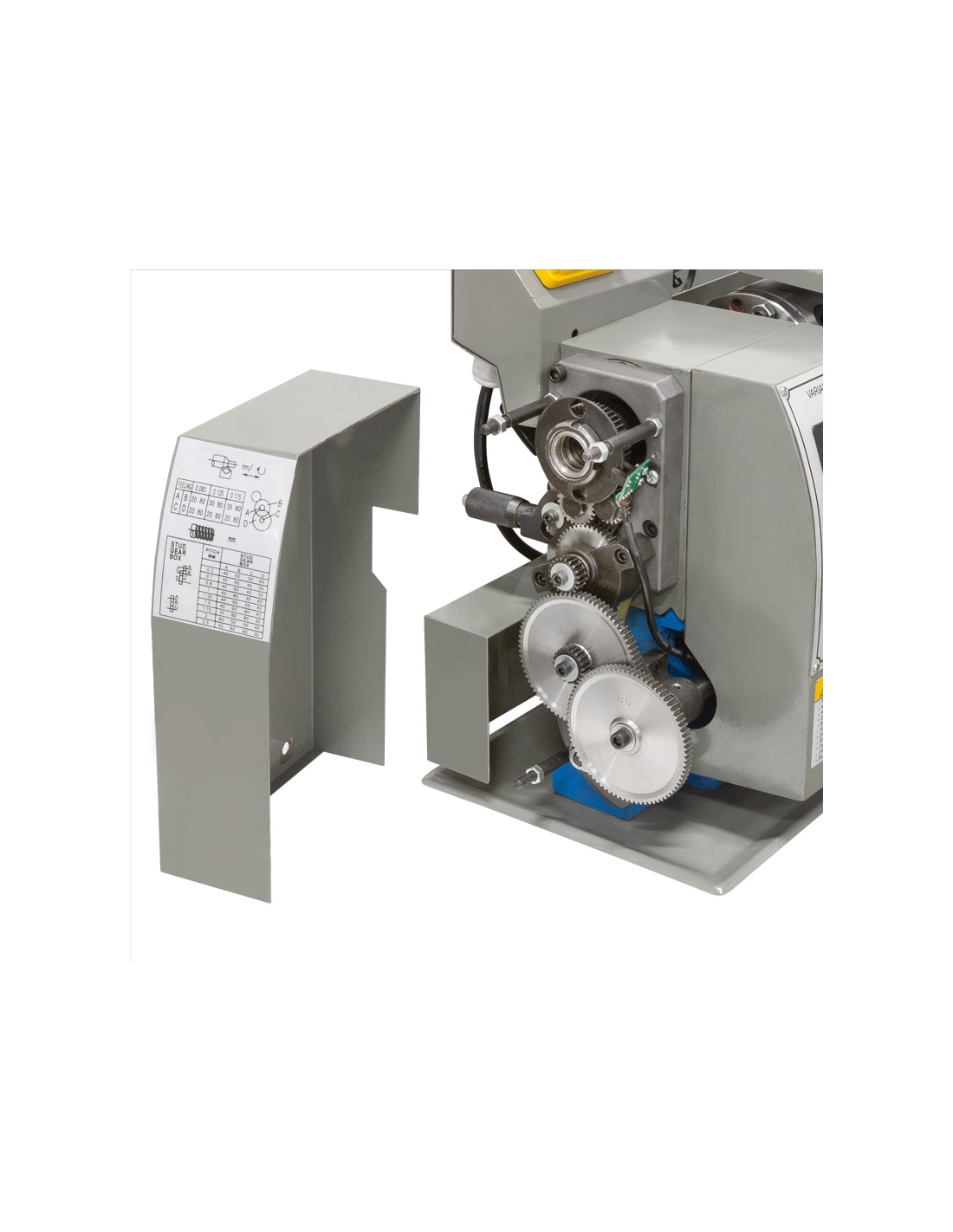

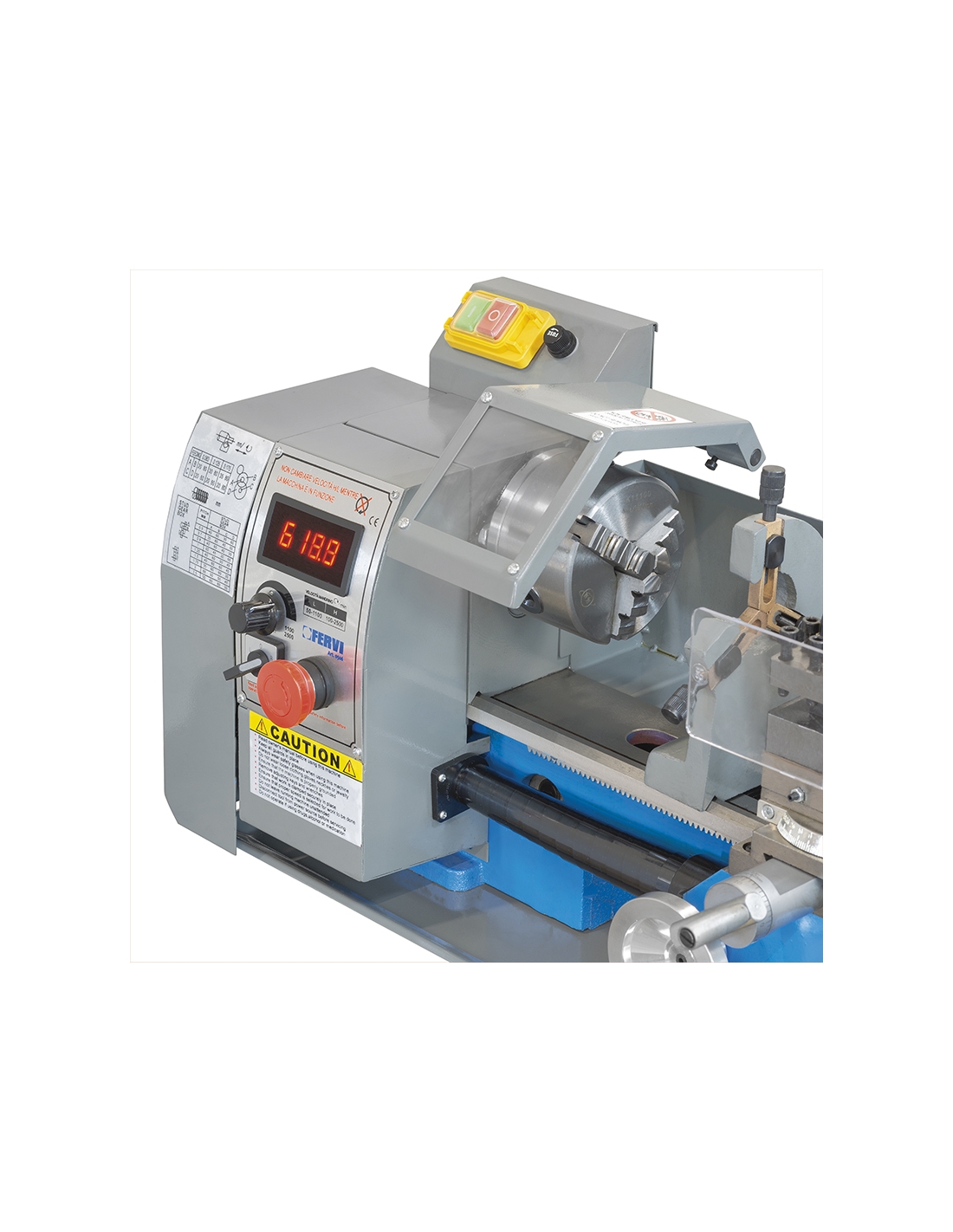

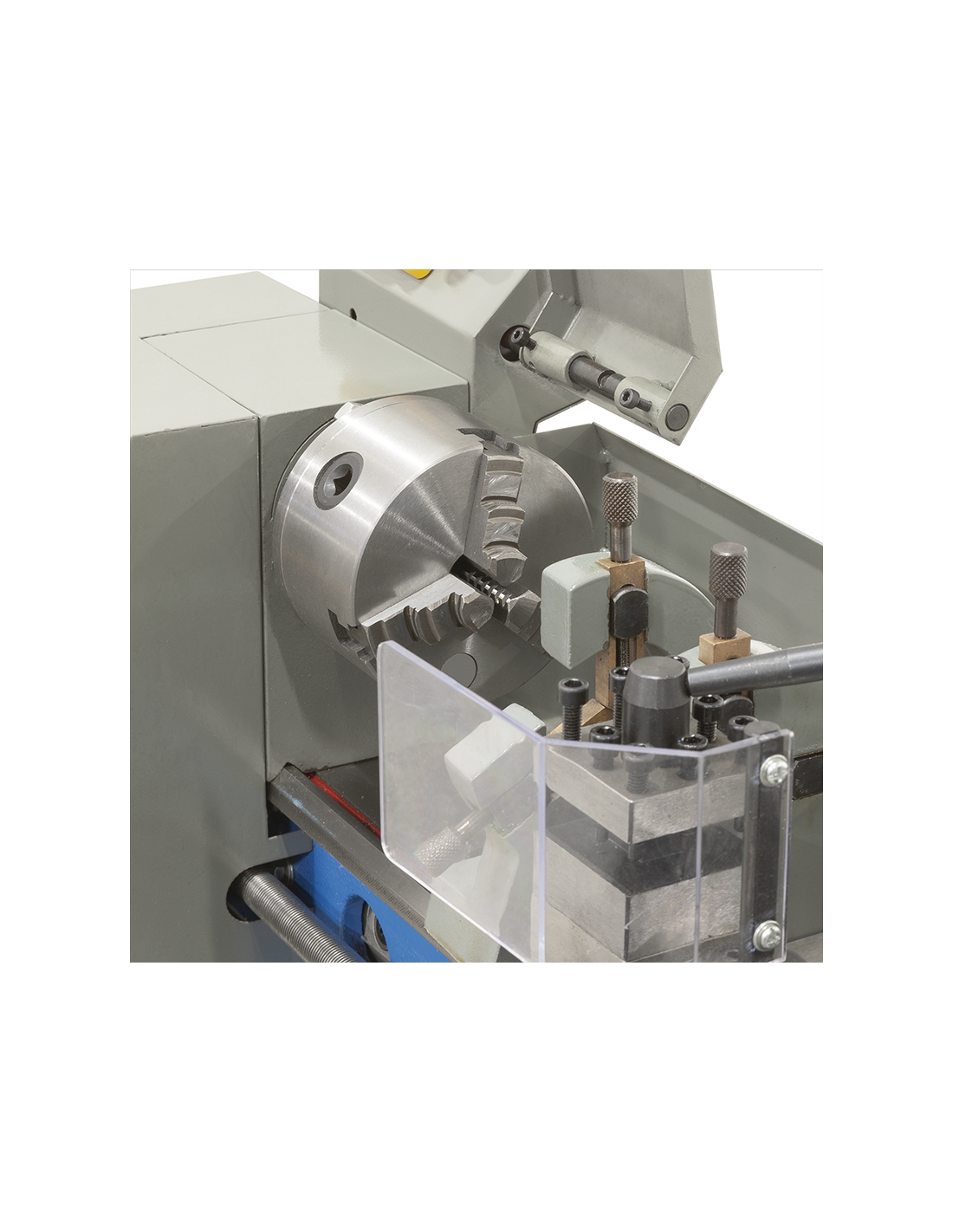

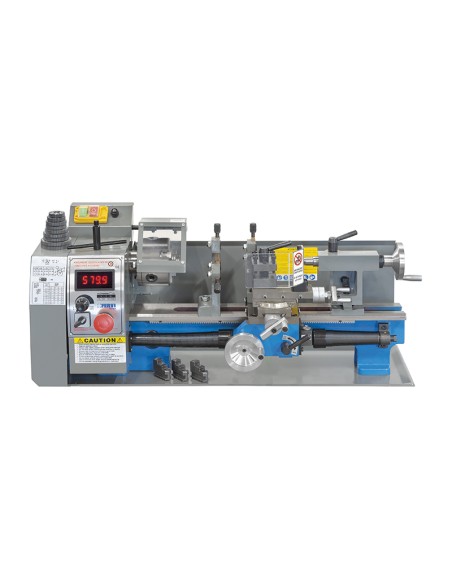

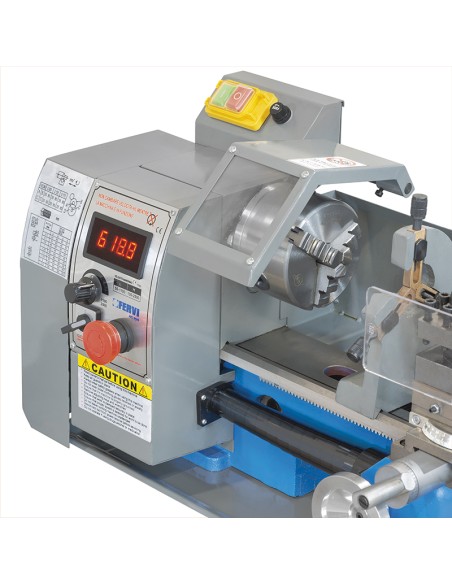

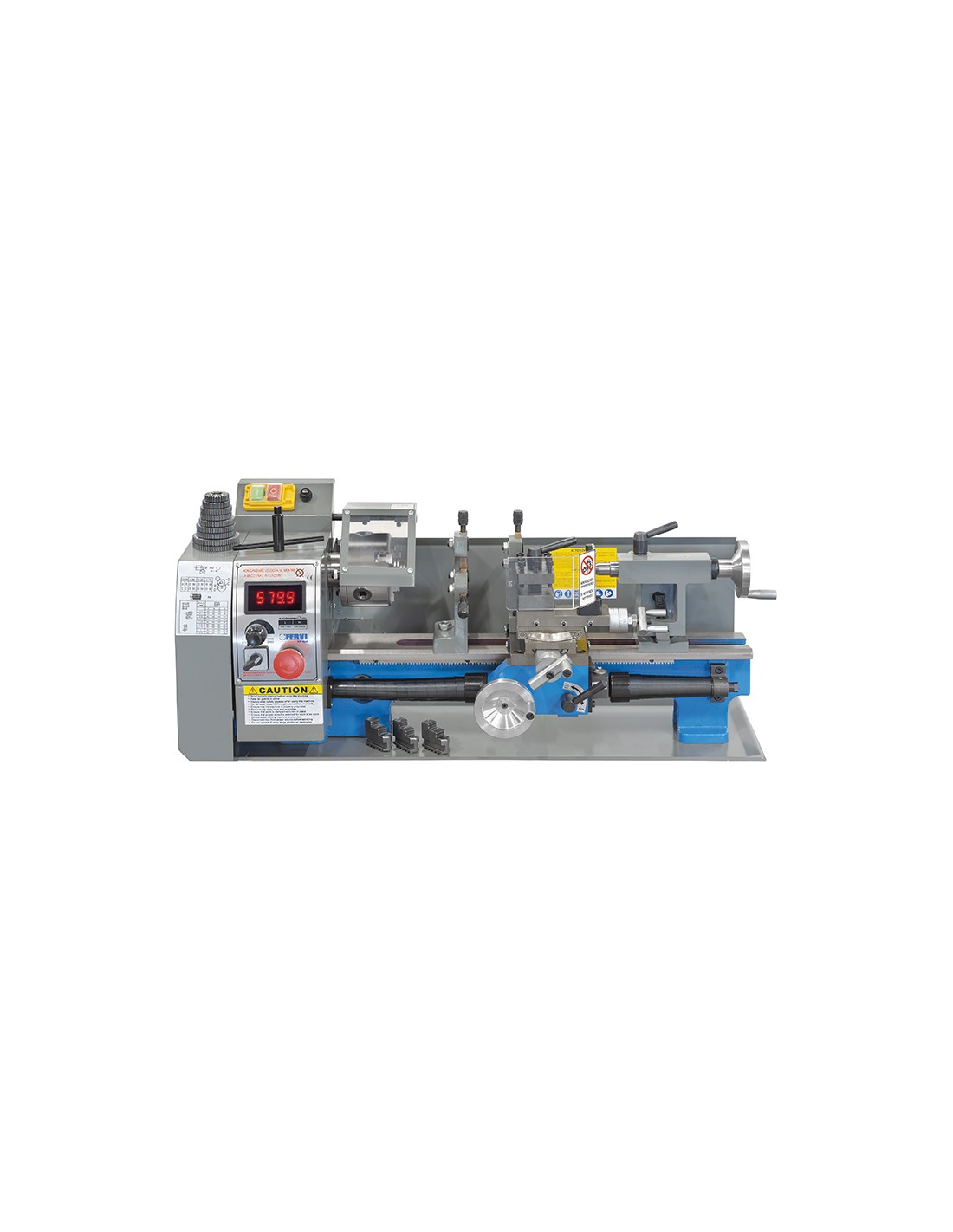

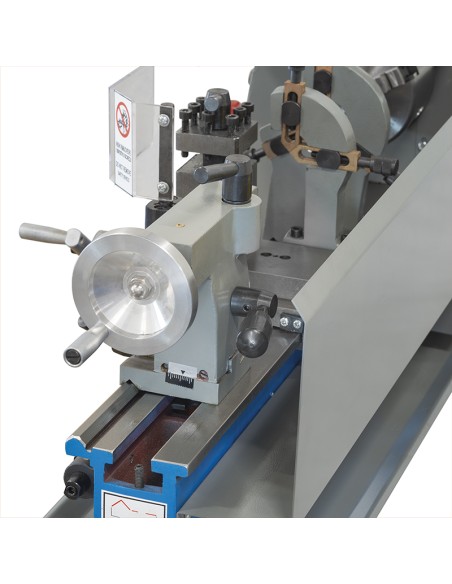

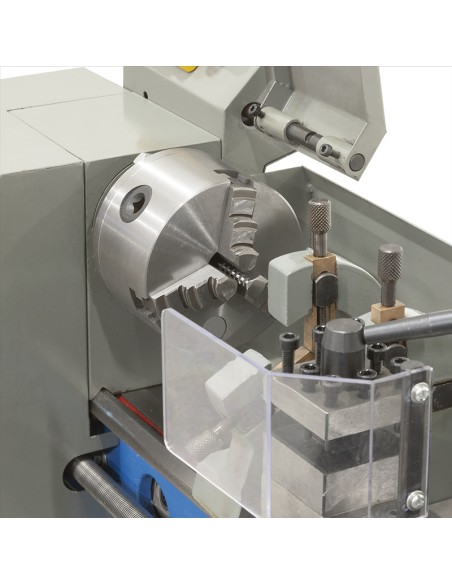

Con avanzamenti automatici longitudinale e velocita' variabile visualizzata sul display digitale. Ingranaggi in metallo. Il Tornio parallelo è una macchina utensile, ad asse orizzontale, per la lavorazione di materiali metallici mediante asportazione di truciolo a freddo. Il moto di taglio è dato dal moto del pezzo in lavorazione, rotante sul proprio asse, ed il moto di avanzamento dell’utensile. La macchina è completamente a funzionamento manuale, in quanto esegue solo movimenti su comando diretto dell’operatore. La macchina è progettata per eseguire, su tutti i tipi di metallo, operazioni di tornitura cilindrica e conica, profilatura, filettatura, sfacciatura, foratura, alesatura, taglio e troncatura. Nel Tornio si possono individuare il gruppo dell’albero mandrino e il gruppo scorrevole porta utensile Il primo è costituito dal mandrino, al quale viene reso solidale il pezzo in lavorazione, e dagli organi della trasmissione del moto dal motore al mandrino. Il secondo è costituito dagli organi che trasmettono il moto alle slitte scorrevoli, che guidano l’utensile nel moto di avanzamento e appostamento al pezzo in lavorazione.
Dati tecnici
Altezza punte: 105 mm
Diametro max sul banco: 210 mm
Diametro max sul carro: 140 mm
Altezza utensile: 10 mm
Distanza tra le punte: 400 mm
Passaggio barra: 21 mm
Conicità passaggio barra CM: 3
Velocità variabile del mandrino: 50 / 1100 rpm | 100 / 2500 rpm
Avanzamenti longitudinali: 0.083 / 0.175 mm / giro

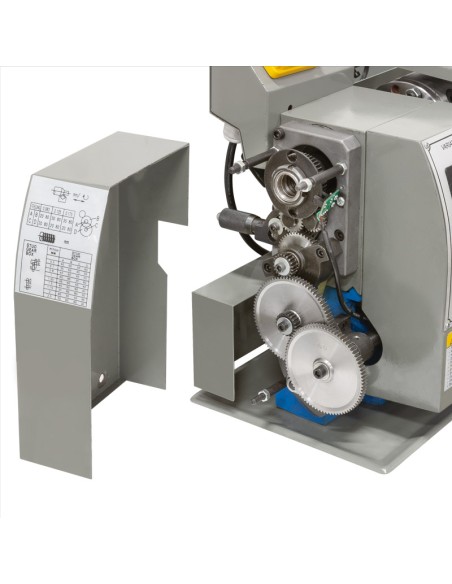

Filettature metriche: (9) 0,5 / 2,5 mm
Conicità contropunta CM: 2
Motore: 230 V 50 Hz 0,6 kW
Dimensioni: 780 x 300 x 340 h mm
Peso netto: 49 kg
